宣布时间：2023-02-16 16:03:09 人气：566
为应对天气变暖、生态情形恶化等全球公共问题，， ，，，，，，提出二氧化碳排放峰值和碳中和目的。 。。。。。。因此，， ，，，，，，在碳减排的大配景下，， ，，，，，，古板溶剂型涂料产能有限，， ，，，，，，行业壁垒一直提高。 。。。。。。现在，， ，，，，，，绿色环保涂料新手艺主要向水性涂料、粉末涂料和高固体分涂料偏向生长。 。。。。。。其中，， ，，，，，，水性涂料因其VOC含量低、使用清静、贮存、运输和施工利便而获得了快速生长，， ，，，，，，是未来工业防腐涂料的主要生长趋势。 。。。。。。水性环氧酯涂料和水性醇酸涂料普遍应用于水性单组份工业防护领域。 。。。。。。与水性醇酸涂料相比，， ，，，，，，水性环氧酯涂料具有更好的防腐性和耐水解性。 。。。。。。唬� ；；；费跏髦梢酝ü参镉椭舅嵊牖费跏髦孽セ从粗票福� ，，，，，，因此环氧树脂可以同时具有环氧树脂和干性油的优良特征。 。。。。。。现在，， ，，，，，，水性环氧酯涂料已普遍应用于汽车钢板弹簧、车轴等汽车零部件领域。 。。。。。。本研究选用自乳化水性环氧树脂，， ，，，，，，丙烯酸乳液作为成膜物质。 。。。。。。通过对差别助剂、防锈颜料、颜基比等条件的筛选和试验，， ，，，，，，研制出一种高性能的水性环氧酯防腐涂料，， ，，，，，，并对要害因素举行了讨论。 。。。。。。
准备历程:
1.将水性环氧树脂、催干剂、pH调理剂和去离子水依次加入疏散容器中，， ，，，，，，搅拌匀称。 。。。。。。
甚至；； ；；；
2.搅拌匀称后依次加入种种添加剂、颜料、填料和有机膨润土，， ，，，，，，高速疏散后加入锆珠最先研磨；； ；；；
3.浆液细度≤30um后出料；； ；；；
4.在研磨后的浆料中加入防锈添加剂，， ，，，，，，搅拌匀称后加入聚氨酯增稠，， ，，，，，，调理系统粘度；； ；；；
5.最后加入丙烯酸乳液，， ，，，，，，搅拌匀称，， ，，，，，，然后过滤出料备用。 。。。。。。

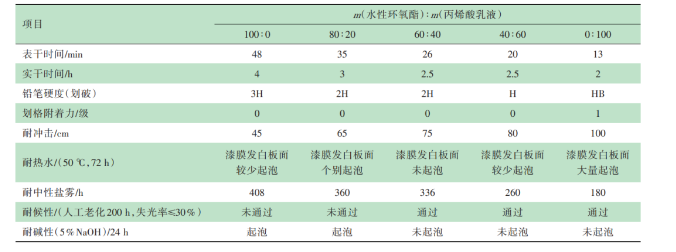

1.2样板的制备:在制备好的水性环氧酯防腐涂料中加入适量去离子水，， ，，，，，，调理至施工粘度，， ，，，，，，喷涂在指定的样板上。 。。。。。。其中马口铁和冷轧钢板用于测试攻击、硬度等通例性能，， ，，，，，，中性盐雾性能测试接纳喷砂钢板粗糙度sa 2.5
防锈颜料对漆膜性能的影响；； ；；；防锈颜料不但可以作为填料增强漆膜的致密性，， ，，，，，，还可以增强漆膜的机械强度。 。。。。。。本文讨论了差别种类的防锈颜料对漆膜耐蚀性的影响。 。。。。。。测试效果如表3所示。 。。。。。。
发明钼酸锌和磷酸锌铝防锈颜料团结使用时，， ，，，，，，漆膜的耐蚀性最好。 。。。。。。由于磷酸锌铝能在水基系统中释放出更多的Zn2+和PO43+离子，， ，，，，，，在金属基体外貌爆发磷化反应。 。。。。。。同时，， ，，，，，，在水性涂料固化历程中，， ，，，，，，铝离子可与羟基交联形成更致密的涂层，， ，，，，，，与钼酸锌配合使用时，， ，，，，，，可降低金属底材钝化所需的电流密度，， ，，，，，，使涂层变得阴晦无光。 。。。。。。
影片越发稳固。 。。。。。。PVC适当的颜料体积浓度可以提高漆膜的致密性，， ，，，，，，爆发优异的隔氧隔水效果，， ，，，，，，有用抑制氧分子和水分子从漆膜内部渗透到金属基材外貌，， ，，，，，，降低阴阳极反应的可能性。 。。。。。。
3结论
本研究选用自乳化水性环氧树脂CTW-6070和特定的水性丙烯酸乳液作为主要成膜树脂和辅助成膜物质，， ，，，，，，并添加了适量的环保型防锈颜料，， ，，，，，，调解了颜填料在系统中的最佳体积浓度。 。。。。。。同时加入适当的涂料助剂，， ，，，，，，研制出高性能水性环氧酯防腐涂料:1.选择与丙烯酸乳液复配的水性环氧树脂作为成膜基料，， ，，，，，，可以同时具有丙烯酸乳液优异的耐盐雾性、耐水性、附着力和快干性。 。。。。。。2.研制了一种高性能水性环氧酯防腐涂料。 。。。。。。用水性环氧酯树脂对颜填料举行疏散研磨，， ，，，，，，加入磷酸铝锌和钼酸锌防锈颜料举行复配使用，， ，，，，，，在涂料制备历程中加入有机锌螯合物防闪锈添加剂FA-179，， ，，，，，，将涂料的颜填料体积浓度调解为30，， ，，，，，，辅以有机膨润土和聚氨酯增稠剂改善系统的流变性能，， ，，，，，，可以很好的融合涂料的物理、机械和防腐性能。 。。。。。。完全可以知足汽车钢板弹簧、车轴等车辆零部件的防腐性能要求，， ，，，，，，水性系统更清静。 。。。。。。
环保，， ，，，，，，应用远景辽阔。 。。。。。。
QQ客服
